Χύτευση με εμφύσηση πολλαπλών στρώσεωνχτίζει ένα τοίχωμα δοχείου από δύο ή περισσότερα πλαστικά στρώματα, το καθένα κάνει διαφορετική δουλειά - ένα στρώμα φραγμού για να μπλοκάρει το οξυγόνο ή τους ατμούς καυσίμου, έναν ανακυκλωμένο πυρήνα για μείωση του κόστους, παρθένα δέρματα για μια καθαρή επιφάνεια. Συνεξωθούνται μαζί μέσω μιας κεφαλής μήτρας, έτσι ο τοίχος βγαίνει χωρίς ραφή και λιωμένο. Το χρειάζεσαι όταν ένα υλικό δεν μπορεί να κάνει τα πάντα: μια δεξαμενή καυσίμου που δεν πρέπει να διαρρέει ατμούς, ένα μπουκάλι χυμού που πρέπει να κρατά το οξυγόνο έξω για ένα χρόνο, ένα δοχείο που πρέπει να χτυπά στόχους ανακυκλωμένου περιεχομένου χωρίς να μολύνει αυτό που υπάρχει μέσα. Οι μηχανές με κυρτό βραχίονα KGH της Kingle λειτουργούν 1 έως 6 στρώσεις σε δοχεία από 5 έως 30 λίτρα.
Τα περισσότερα πλαστικά μπουκάλια είναι ένα υλικό, ένας τοίχος. Πιέστε το HDPE μέσα από μια μήτρα, ανατινάξτε το, βγάλτε το. Απλό, φθηνό και σωστό για τη συντριπτική πλειοψηφία των κοντέινερ. Αλλά ορισμένα προϊόντα ζητούν κάτι που ένα μόνο πλαστικό δεν μπορεί να δώσει. Και εκεί μπαίνει το multilayer.
Λαμβάνουμε έναν σταθερό αριθμό αγοραστών στους οποίους έχουν πει ότι χρειάζονται «συνεξώθηση» ή «μηχάνημα έξι επιπέδων» και δεν είναι σίγουροι για το τι τους αγοράζει στην πραγματικότητα — ή αν πωλούνται εκ νέου. Να λοιπόν η απλή εκδοχή: τι κάνουν τα στρώματα, πότε αξίζουν τον κόπο και πότε είναι καλύτερα να παραμένετε σε ένα στρώμα.
Τι σημαίνει στην πραγματικότητα "πολλαπλό στρώμα" στο πάτωμα του εργοστασίου
Μονής στρώσης είναι ένας εξωθητής που τροφοδοτεί μια κεφαλή μήτρας με ένα υλικό. Η πολλαπλή στρώση είναι αρκετοί εξωθητήρες - ο καθένας λιώνει μια διαφορετική ρητίνη στη δική του θερμοκρασία - όλοι τροφοδοτούν έναν κοινόχρηστοκεφαλή μήτρας συν-εξώθησης. Μέσα σε αυτή την κεφαλή, τα ξεχωριστά ρεύματα τήγματος στοιβάζονται σε ομόκεντρα στρώματα, έτσι το parison πέφτει έξω ήδη στρωμένο. Τότε φυσάει ακριβώς όπως κάθε άλλο παρίσον.
Σκεφτείτε το σαν κόντρα πλακέ, εκτός από το ότι οι στρώσεις σχηματίζονται και συγχωνεύονται σε ένα μόνο πλάνο αντί να κολληθούν ως φύλλα. Και οι δύο όροι που θα ακούσετε — «πολλαπλών επιπέδων» και «συνεξώθησης» — περιγράφουν το ίδιο πράγμα από διαφορετικά άκρα. Η συνεξώθηση είναι η μέθοδος. πολλαπλών στρώσεων είναι το αποτέλεσμα.
Οι μετρήσεις των επιπέδων συνήθως προσγειώνονται στο 2, 3, 5 ή 6 και κάθε αριθμός έχει έναν λόγο πίσω του. Θα φτάσουμε σε αυτό. Πρώτον, τα ίδια τα στρώματα.
Τι ακριβώς προορίζεται για κάθε στρώμα
Το επίπεδο φραγμού — ο λόγος που υπάρχουν οι περισσότερες εργασίες πολλαπλών επιπέδων
Το απλό HDPE και το PET είναι καλά σε πολλά πράγματα, αλλά είναι ελαφρώς πορώδη στα αέρια με την πάροδο του χρόνου. Για τα περισσότερα προϊόντα, ποιος νοιάζεται. Για κάποιους, είναι ολόκληρο το παιχνίδι μπάλας. Το οξυγόνο που σέρνεται στο χαλάει τα τρόφιμα. Οι ατμοί καυσίμου που σέρνονται από μια δεξαμενή παραβαίνουν τους κανόνες εκπομπών και είναι πρόβλημα ασφάλειας. Ένας επιθετικός διαλύτης περνάει αργά μέσα από έναν τοίχο που δεν του αρέσει.
Αυτό διορθώνει ένα στρώμα φραγμού.EVOH(αιθυλενοβινυλική αλκοόλη) είναι το χρυσό πρότυπο για τον αποκλεισμό του οξυγόνου και των υδρογονανθράκων.PA(νάιλον) είναι η άλλη κοινή επιλογή. Ιδού η σύλληψη που παρακινεί τους ανθρώπους: Το EVOH είναι ακριβό και μισεί την υγρασία — η υγρασία καταστρέφει την απόδοσή του στο φράγμα. Έτσι δεν το βάζετε ποτέ στην επιφάνεια. Το θάβεις στη μέση, μια λωρίδα πάχους χιλιοστού, προστατευμένη και από τις δύο πλευρές. Ο λεπτός πυρήνας EVOH κάνει το μπλοκάρισμα. Το φθηνό HDPE αποτελεί το μεγαλύτερο μέρος του τοίχου. Μικρό στρώμα, μεγάλο εφέ.
Το στρώμα ανακυκλωμένου/ξανατριβής — κόστος και PPWR
Κάθε γραμμή καλουπώματος με εμφύσηση παράγει τελειώματα - τα απορρίμματα απόρριψης στην κορυφή και την ουρά κάθε εξαρτήματος. Τρίψτε το και έχετε πολύ καλό υλικό, απλώς όχι υλικό που θέλετε να αγγίξει το προϊόν ή να εμφανιστεί εξωτερικά. Έτσι το ανατροφοδοτείτε ως ένα θαμμένο μεσαίο στρώμα. Δωρεάν είσοδος, χωρίς συμβιβασμούς στις επιφάνειες που έχουν σημασία.
Το ίδιο τέχνασμα χειρίζεται το ανακυκλωμένο περιεχόμενο μετά τον καταναλωτή. Ρητίνη PCR σάντουιτς στον πυρήνα, διατηρήστε παρθένο πλαστικό για τρόφιμα στο εσωτερικό και το εξωτερικό δέρμα και μπορείτε να πετύχετε στόχους ανακυκλωμένου περιεχομένου — συμπεριλαμβανομένων των ορίων ΕΕ που καλύπταμε στο κομμάτι συμμόρφωσης PPWR — χωρίς το ανακυκλωμένο υλικό να έρθει σε επαφή με αυτό που βρίσκεται μέσα στο μπουκάλι. Για πολλές μάρκες που κυνηγούν εντολές PCR 2030, η πολυστρωματική διαδρομή είναι η πιο καθαρή διαδρομή που υπάρχει.
Δέσε στρώσεις — αυτές που όλοι ξεχνάνε
Τώρα το κομμάτι που πιάνει τους αγοραστές όταν κοστίζουν μια δουλειά. Το EVOH και το νάιλον δεν συνδέονται με το πολυαιθυλένιο. Βάλτε τα δίπλα-δίπλα και θα ξεφλουδίσουν — οι στρώσεις ξεφλουδίζουν σαν ένα έλασμα που έχει πάει στραβά και το μέρος έχει καταστραφεί.
Έτσι, ανάμεσα σε κάθε ζευγάρι υλικών που δεν θα κολλήσει, χρειάζεστε έναστρώση γραβάτας: μια λεπτή αυτοκόλλητη ρητίνη που πιάνει και τις δύο πλευρές. Αυτός είναι ο λόγος για τον οποίο μια δεξαμενή καυσίμου "έξι στρώσεων" είναι πραγματικά εξωτερικό HDPE, επανατριβή, δέσιμο, φράγμα, δέσιμο, εσωτερικό HDPE. Οι στρώσεις γραβάτας είναι επίσης στρώσεις. Αφήστε τα έξω από το σχέδιό σας και έχετε είτε ένα κομμάτι που καταρρέει είτε ένα πλήθος επιπέδων που δεν αθροίζεται. Δεν είναι προαιρετικά και αποτελούν πραγματικό στοιχείο γραμμής.
Όπου η πολυεπίπεδη κερδίζει το κόστος της
Δεξαμενές καυσίμων αυτοκινήτων (το κλασικό έξι επιπέδων)
Αυτή είναι η περίπτωση του σχολικού βιβλίου. Μια πλαστική δεξαμενή καυσίμου δεν μπορεί να αφήσει τους ατμούς υδρογονανθράκων να διαρρεύσουν μέσα από τον τοίχο της — οι κανονισμοί εκπομπών δεν το επιτρέπουν και είναι θέμα ασφάλειας. Η τυπική κατασκευή είναι η δομή HDPE, ένα στρώμα επανατριβής, ένα στρώμα δεσίματος, ένα φράγμα EVOH, ένα άλλο στρώμα δεσίματος και ένα εσωτερικό στρώμα HDPE. Έξι στρώσεις, με το EVOH να κάνει το μπλοκάρισμα της διείσδυσης και τα στρώματα δεσίματος να συγκρατούν το σάντουιτς μαζί. Ο κατάλογος της Kinggle παραθέτει δεξαμενές καυσίμου κάτω από ανταλλακτικά αυτοκινήτων και οι δεξαμενές είναι ακριβώς το είδος του βαρύ, απαιτητικού εξαρτήματος που έχουν κατασκευαστεί για να κατασκευάζουν τα πολυστρωματικά μηχανήματα με καμπυλωτούς βραχίονες.
Συσκευασία τροφίμων, ποτών και καλλυντικών
Ένα μπουκάλι κέτσαπ, σάλτσας ή χυμού που πρέπει να μείνει σε ένα ράφι για ένα χρόνο χρειάζεται ένα φράγμα οξυγόνου ή το περιεχόμενο οξειδώνεται και χαλάει. Ένας τοίχος τριών επιπέδων (παρθένος / φραγμός / παρθένος) ή μια πλήρης κατασκευή πέντε στρώσεων χειρίζεται αυτό. Τα καλλυντικά φθάνουν σε πολλαπλά στρώματα και για διαφορετικό λόγο - ένα χρωματιστό ή μαργαριταρένιο εξωτερικό δέρμα πάνω από ένα διαφορετικό εσωτερικό στρώμα ή μια καθαρή "λωρίδα προβολής" που εξωθείται από την πλευρά ενός αδιαφανούς μπουκαλιού, ώστε ο χρήστης να μπορεί να δει πόσο προϊόν έχει απομείνει. Αυτή η λωρίδα στο μπουκάλι απορρυπαντικού σας; Συνεξωθημένο.
Αγροχημικά και οικιακά χημικά δοχεία
Ένα επιθετικό φυτοφάρμακο ή διαλύτης μπορεί να διαπεράσει ή να ραγίσει έναν απλό τοίχο HDPE μετά από μήνες αποθήκευσης. Ένα στρώμα φραγμού ή φθοριούχου στρώματος αγοράζει αντοχή σε χημικές ουσίες και διάρκεια ζωής, γι' αυτό και πολλές αγροχημικές συσκευασίες είναι πολυστρωματικές και όχι μεμονωμένες. Αυτά τα καθημερινά χημικά και αγροχημικά μπουκάλια κάθονται ακριβώς μέσα στις εφαρμογές συσκευασίας της Kinggle — οι ίδιες οικογένειες δοχείων που λειτουργούν όλη μέρα οι μηχανές μικρών κυρτών βραχιόνων.
Λοιπόν πόσα στρώματα χρειάζεστε πραγματικά;
Περισσότερα στρώματα σημαίνει περισσότερους εξωθητές, περισσότερο κόστος και περισσότερες μεταβλητές για συντονισμό. Ο σωστός αριθμός είναι ο λιγότερος που κάνει τη δουλειά — όχι ο περισσότερος που μπορεί να σας πουλήσει ένας πωλητής. Βάναυσως:
| Επίπεδα | Τυπική χρήση | Γιατί |
|---|---|---|
| 1 | Νερό, τα περισσότερα απορρυπαντικά, απλά μπιτόνια | Ένα υλικό κάνει ό,τι χρειάζεται |
| 2–3 | Επαναχρησιμοποιήστε ξανά, διαχωρισμό χρώματος/επιφάνειας, φράγμα φωτός | Κρύψτε τον ανακυκλωμένο πυρήνα ή προσθέστε ένα μέτριο εμπόδιο |
| 5 | Τρόφιμα και ποτά με πλήρες φράγμα οξυγόνου | Barrier + στρώσεις δέματος και στις δύο πλευρές |
| 6 | Δεξαμενές καυσίμων, απαιτητικές εργασίες διείσδυσης | Εμπόδιο + δεσμοί + ανατριχίλα + δομή |
Εάν ένα μεμονωμένο υλικό ανταποκρίνεται ήδη στη διάρκεια ζωής του προϊόντος σας, στη χημική αντοχή και στις ανάγκες ανακυκλωμένου περιεχομένου, μην πληρώνετε για στρώματα που δεν θα χρησιμοποιήσετε. Το Multi-layer είναι ένα εργαλείο για συγκεκριμένα προβλήματα, όχι μια αναβάθμιση για χάρη του.
Τι απαιτεί η πολυστρωματική μηχανή από το μηχάνημα
Αυτό είναι το πράγμα που δεν θα σας πει ένα διάγραμμα στρώσης: κάθε στρώμα χρειάζεται τον δικό του εξωθητή που τροφοδοτεί την κεφαλή μήτρας συν-εξώθησης. Μια δεξαμενή έξι στρωμάτων μπορεί να σημαίνει πέντε ή έξι εξωθητές συγκεντρωμένους γύρω από μια κεφαλή, ο καθένας που λιώνει μια διαφορετική ρητίνη στη δική του θερμοκρασία, ο καθένας μετράει ακριβώς έτσι ώστε το στρώμα του να παραμένει ομοιόμορφο πάχος σε όλη τη διαδρομή. Αυτό είναι ένα ριζικά διαφορετικό μηχάνημα από μια γραμμή μπουκαλιών μονής στρώσης.

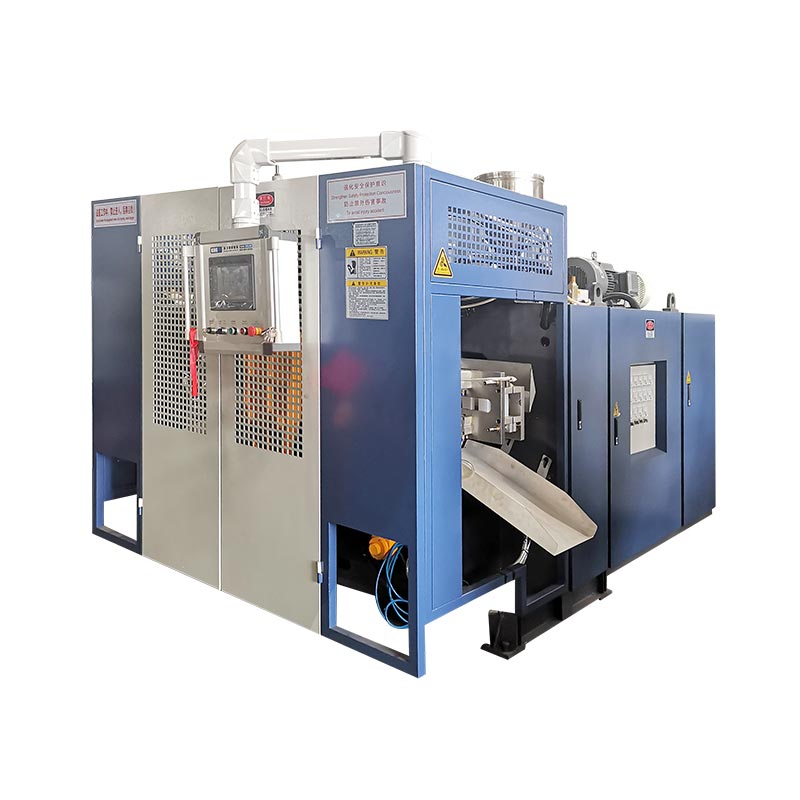

του ΚινγκλΣειρά κυρτών βραχιόνων KGHείναι κατασκευασμένο για αυτήν την εργασία — 1 έως 6 στρώσεις σε δοχεία από 5 έως 30 λίτρα. Οι αριθμοί πίσω από αυτό είναι πραγματικοί: δύναμη σύσφιξης από 200 έως 300 kN σε όλο το εύρος, πλαστικοποίηση HDPE έως 300 kg/hr στο KGH30D και προγραμματισμός πάχους τοίχου ελεγχόμενος από το MOOG. Αυτός ο έλεγχος πάχους έχει ακόμα μεγαλύτερη σημασία σε πολλαπλές στρώσεις παρά σε μονή, επειδή κρατάτε πολλές λεπτές στρώσεις — συμπεριλαμβανομένου ενός φραγμού που μπορεί να είναι κλάσμα του χιλιοστού — για να τις προδιαγράψετε ταυτόχρονα, σε όλο το τμήμα. Πάρτε το λάθος και το φράγμα σας λεπταίνει στον ώμο, που είναι ακριβώς εκεί που δεν θέλετε ένα κενό.
Αξίζει επίσης να γνωρίζουμε τι υπάρχει μέσα στο σύστημα ελέγχου, επειδή η πολλαπλή στρώση ζει ή πεθαίνει με τον ακριβή συντονισμό μεταξύ των εξωθητών. Τα μηχανήματα της Kingle λειτουργούν με εξαρτήματα βιομηχανικής ποιότητας — Mitsubishi PLC, σερβοχειριστήριο MOOG, OMRON και Schneider electrics — το είδος κιτ που κρατά πέντε εξωθητές να μετρούν συγχρονισμένα κάθε φορά.
Τέσσερα λάθη που παρακολουθούμε να κάνουν οι αγοραστές
- Αγοράζοντας στρώματα που δεν χρειάζεστε.Εάν το απλό HDPE ανταποκρίνεται στους στόχους σας για τη διάρκεια ζωής και το ανακυκλωμένο περιεχόμενο, ένα μηχάνημα έξι επιπέδων είναι αδρανές. Αντιστοιχίστε τα επίπεδα με το πραγματικό πρόβλημα.
- Ξεχνώντας τα επίπεδα γραβάτας στον προϋπολογισμό.Είναι πραγματικά στρώματα και πραγματικό κόστος, και το να τα αφήσετε έξω είναι ο πιο γρήγορος τρόπος για να αποκολλήσετε ένα μέρος. Μετρήστε τα από την αρχή.
- Βάζοντας το φράγμα σε λάθος μέρος.Το EVOH πάνω ή κοντά στην επιφάνεια, όπου φτάνει η υγρασία, πετάει την απόδοση για την οποία πληρώσατε. Ανήκει στον προστατευμένο πυρήνα.
- Παρακάμπτοντας τον έλεγχο πάχους τοίχου.Σε ένα λεπτό στρώμα φραγμού, ο ατημέλητος έλεγχος πάχους σημαίνει λεπτά σημεία που διαρρέουν. Εδώ δεν μπορείτε να εξοικονομήσετε χρήματα.
Εάν εξακολουθείτε να αποφασίζετε μεταξύ των τύπων μηχανών πριν ακόμη φτάσετε στα επίπεδα, ο οδηγός μας γιασυσσωρευτής έναντι μηχανών χύτευσης συνεχούς εμφύσησηςείναι το σωστό μέρος για να ξεκινήσετε, και τοχύτευση με εμφύσηση έναντι χύτευσης με έγχυσηΗ επισκόπηση καλύπτει την επιλογή της διαδικασίας ένα επίπεδο προς τα πάνω.
Συχνές ερωτήσεις
Ποια είναι η διαφορά μεταξύ της χύτευσης με εμφύσηση πολλαπλών στρώσεων και της συνεξώθησης;
Περιγράφουν το ίδιο πράγμα. Η συνεξώθηση είναι η μέθοδος — αρκετοί εξωθητές λιώνουν ο καθένας μια διαφορετική ρητίνη και τροφοδοτούν μια κοινή κεφαλή μήτρας, η οποία τους στοιβάζει σε ομόκεντρα στρώματα. Το πολλαπλό στρώμα περιγράφει το αποτέλεσμα - ένα τοίχωμα δοχείου κατασκευασμένο από δύο ή περισσότερα λιωμένα στρώματα. Εάν ένας τοίχος έχει περισσότερα από ένα στρώματα, συνεξωθήθηκε.
Γιατί το στρώμα φραγμού EVOH είναι θαμμένο στη μέση αντί στην επιφάνεια;
Δύο λόγοι. Το EVOH είναι ακριβό, επομένως χρησιμοποιείτε όσο το δυνατόν λιγότερο — ένας λεπτός πυρήνας κάνει τη δουλειά φραγμού ενώ το φθηνότερο πολυαιθυλένιο αποτελεί τον κύριο όγκο. Και το EVOH απορροφά την υγρασία, η οποία καταστρέφει την απόδοση φραγμού του, επομένως πρέπει να προστατεύεται και στις δύο πλευρές από άλλα στρώματα. Το να το βάλεις στην επιφάνεια θα το σπαταλούσε και θα το εκθέσει στην υγρασία.
Τι είναι τα tie layers και μπορώ να τα παραλείψω;
Τα στρώματα δεσίματος είναι λεπτά στρώματα κόλλας ρητίνης που συγκολλούν υλικά τα οποία διαφορετικά δεν θα κολλήσουν μεταξύ τους — το EVOH και το νάιλον δεν κολλούν από μόνα τους στο πολυαιθυλένιο. Περάστε τα και οι στρώσεις ξεκολλάνε, ξεφλουδίζοντας σαν αποτυχημένο laminate. Δεν είναι προαιρετικά. Μια δεξαμενή καυσίμου έξι στρωμάτων περιλαμβάνει στρώσεις σύνδεσης μεταξύ κάθε ανόμοιου ζεύγους, γεγονός που είναι μέρος του γιατί έχει έξι στρώματα.
Πόσα στρώματα χρειάζεται μια πλαστική δεξαμενή καυσίμου;
Συνήθως έξι. Μια κοινή δομή είναι ένα εξωτερικό στρώμα HDPE, ένα στρώμα επανατριβής, ένα στρώμα σύνδεσης, ένα φράγμα EVOH, ένα δεύτερο στρώμα σύνδεσης και ένα εσωτερικό στρώμα HDPE. Το EVOH εμποδίζει τους ατμούς υδρογονάνθρακα να διαπερνούν τον τοίχο, τα στρώματα δεσίματος τον συγκρατούν στο πολυαιθυλένιο και το στρώμα επανατριβής επαναχρησιμοποιεί την επένδυση παραγωγής.
Μπορώ να χρησιμοποιήσω ανακυκλωμένο υλικό σε δοχείο πολλαπλών στρώσεων;
Ναι, και η πολυστρωματική είναι ο πιο καθαρός τρόπος για να το κάνετε. Θάβετε ανακυκλωμένο υλικό ή υλικό μετά την κατανάλωση (PCR) σε ένα μεσαίο στρώμα και διατηρείτε παρθένα ρητίνη για τρόφιμα στην εσωτερική και την εξωτερική επιφάνεια. Ο ανακυκλωμένος πυρήνας δεν αγγίζει ποτέ το προϊόν και δεν εμφανίζεται εξωτερικά, ώστε να μπορείτε να πετύχετε στόχους ανακυκλωμένου περιεχομένου χωρίς να κινδυνεύετε να μολυνθείτε.
Δεν είστε σίγουροι πόσες στρώσεις χρειάζεται το προϊόν σας;
Πείτε μας τι πρέπει να χωρέσει το δοχείο και τι πρέπει να κρατά μέσα ή έξω - οξυγόνο, ατμοί καυσίμου, επιθετική χημική ουσία, στόχος ανακυκλωμένου περιεχομένου - και οι μηχανικοί μας θα σας πουν τη δομή του στρώματος και ποια μηχανή το κατασκευάζει. Κατασκευάζουμε μηχανές χύτευσης με εμφύσηση από το 2002, με 15 μηχανικούς στην ομάδα.
Ρωτήστε τους μηχανικούς μας σχετικά με μια ρύθμιση πολλαπλών επιπέδων →Το Multi-layer δεν είναι πιο φανταχτερό με ένα στρώμα — είναι ένα διαφορετικό εργαλείο για προϊόντα που ένα μόνο υλικό δεν μπορεί να εξυπηρετήσει. Μόλις μάθετε τι πρέπει να κάνει κάθε επίπεδο, η ερώτηση σταματά να είναι "πόσα επίπεδα;" και γίνεται "τι πραγματικά έχει αυτό το δοχείο για να επιβιώσει;" Απαντήστε σε αυτό και η δομή επιλέγει μόνη της. Περιηγηθείτε στο πλήρεςγκάμα μηχανών χύτευσης με εμφύσησηόταν είστε έτοιμοι να ταιριάξετε ένα μηχάνημα με αυτό.
