ΕναΔεξαμενή IBCείναι το μεγάλο πλαστικό μπουκάλι περίπου 1000 λίτρων που έχετε δει δεμένο μέσα σε ένα χαλύβδινο κλουβί σε μια παλέτα, που χρησιμοποιείται για τη μεταφορά και αποθήκευση υγρών χύδην. Αυτό το μπουκάλι είναι καλουπωμένο με εμφύσηση — και επειδή είναι τόσο μεγάλο, χρειάζεται να κατασκευαστούν τα μεγαλύτερα μηχανήματα συσσωρευτή: τρικύλινδρες κεφαλές αποθήκευσης, δυνάμεις σύσφιξης περίπου 1000 kN και υψηλού μοριακού βάρους HDPE αρκετά ισχυρό ώστε να συγκρατεί έναν τόνο υγρού χωρίς να χαλάει ή να ραγίζει. Το μηχάνημα KGS1000L-IBC της Kinggle είναι κατασκευασμένο για αυτό ακριβώς: χωρητικότητα 1000 L, σύσφιξη 1000 kN, διπλές βίδες 100 mm και συσσωρευτής 33 L σε πλαίσιο 55 τόνων.
Έχετε χειριστεί το προϊόν ακόμα κι αν δεν έχετε σκεφτεί ποτέ πώς είναι φτιαγμένο. Το IBC — ενδιάμεσο δοχείο χύδην — είναι παντού: η συσκευασία 1000 λίτρων που μεταφέρει τα πάντα, από υγρό απορρυπαντικό μέχρι συμπύκνωμα φρούτων και βιομηχανικά χημικά. Περπατήστε σε οποιαδήποτε αυλή διοικητικής μέριμνας και στοιβάζονται δύο επί εκατό.
Αυτό που οι περισσότεροι άνθρωποι δεν συνειδητοποιούν είναι ότι το πλαστικό μπουκάλι μέσα σε αυτό το χαλύβδινο κλουβί είναι ένα μέρος που έχει διαμορφωθεί με ένα μόνο φύσημα. Μια βολή. Και η κατασκευή ενός κοίλου πλαστικού δοχείου που χωρά σχεδόν έναν τόνο υγρού, επιβιώνει από τη στοίβαξη και δεν σπάει για χρόνια είναι μια από τις πιο δύσκολες δουλειές σε όλη αυτή τη βιομηχανία. Δείτε πώς γίνεται στην πραγματικότητα και τι πρέπει να είναι ικανό το μηχάνημα για να το κάνει.
Τι είναι στην πραγματικότητα μια δεξαμενή IBC
Απογυμνώστε ένα IBC και είναι τρία μέρη. Υπάρχει το πλαστικό μπουκάλι που έχει χυτευθεί με φύσημα — το κομμάτι που συγκρατεί το υγρό. Υπάρχει ένας συγκολλημένος χαλύβδινος σωληνωτός κλωβός γύρω του που αναλαμβάνει το φορτίο στοίβαξης και σταματά να διογκώνεται το μπουκάλι. Και υπάρχει μια βάση παλέτας, χάλυβας, πλαστικού ή ξύλου, οπότε ένα περονοφόρο ανυψωτικό μπορεί να το μετακινήσει. Το κλουβί και η παλέτα κατασκευάζονται και συναρμολογούνται ξεχωριστά. Η γραμμή χύτευσης με εμφύσηση παράγει το μπουκάλι και το μπουκάλι είναι όπου ζει η μηχανική.
Η τυπική χωρητικότητα είναι περίπου 1000 λίτρα, με μέγεθος ώστε ολόκληρη η μονάδα να χωράει σε ένα τυπικό αποτύπωμα παλέτας και να στοιβάζεται καθαρά. Αυτός ο μοναδικός αριθμός — 1000 λίτρα μπουκάλι, φυσημένους σε ένα κομμάτι — είναι που υπαγορεύει τα πάντα για το μηχάνημα που χρειάζεστε.
Γιατί τα μπουκάλια IBC χρειάζονται τα μεγαλύτερα μηχανήματα
Έχουμε γράψει πριν γιασυσσωρευτής έναντι συνεχών μηχανών, και το IBC βρίσκεται στο απώτατο άκρο αυτής της ιστορίας. Για να φυσήξετε ένα μπουκάλι 1000 λίτρων χρειάζεστε πρώτα ένα παρισόνι μεγέθους 1000 λίτρων - έναν τεράστιο σωλήνα από λιωμένο πλαστικό. Δεν θα μπορούσε να σχηματιστεί μια συνεχής μήτρα πριν την καταστρέψει η βαρύτητα. Το παρίσον τεντωνόταν, αραίωνε και σχιζόταν κάτω από το βάρος του πολύ πριν κλείσει ένα καλούπι πάνω του.
Έτσι, οι μηχανές IBC χρησιμοποιούν μεγάλες κεφαλές αποθήκευσης -συχνά τρικύλινδρους συσσωρευτές- που συλλέγουν ένα τεράστιο φορτίο τήγματος και στη συνέχεια το εκτοξεύουν γρήγορα, βάζοντας ολόκληρο το parison στο καλούπι πριν προλάβει να κρεμάσει. Αυτό απαιτεί σοβαρό υλικό: μεγάλο όγκο συσσωρευτή, δύναμη σύσφιξης περίπου 1000 kN για να συγκρατεί ένα καλούπι τόσο μεγάλο κλείσιμο έναντι πίεσης εμφύσησης και διπλές βίδες για να πλαστικοποιηθεί αρκετά υλικό γρήγορα. Αυτά δεν είναι κλιμακωμένες μηχανές φιαλών. Είναι διαφορετικής κατηγορίας εξοπλισμού.
Το μηχάνημα, σε πραγματικούς αριθμούς

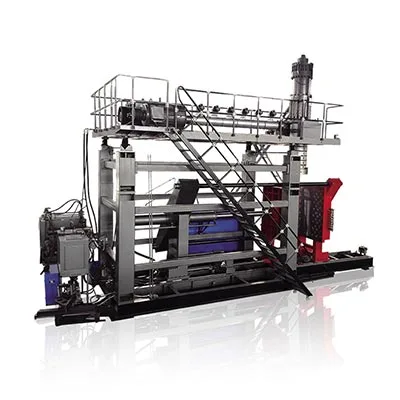

Η γενική συζήτηση για "μεγάλες μηχανές" δεν σας βοηθά να καθορίσετε μια γραμμή, επομένως εδώ είναι τα πραγματικά στοιχεία για το Kinggle'sKGS1000L-IBCμηχανή απευθείας από τον κατάλογό μας:
| Μέγιστη χωρητικότητα δοχείου | 1000 L |
|---|---|
| Δύναμη σύσφιξης | 1000 kN |
| Διάμετρος βίδας | 100 mm × 2 (διπλή βίδα) |
| Βιδωτή αναλογία L/D | 32 |
| Πλαστικοποίηση HDPE | 180 × 2 kg/ώρα |
| Χωρητικότητα συσσωρευτή | 33 Λ |
| Μέγεθος πλάκας καλουπιού | 1800 × 1800 χλστ |
| Έξοδος (ξηρός κύκλος) | 150 τμχ/ώρα |
| Μέση κατανάλωση ενέργειας | 110–150 kW |
| Βάρος μηχανής | 55 Τ |
| Αποτύπωμα μηχανής | 9,5 × 5,1 × 6,5 μ |
| Πίεση φυσήματος | 0,8 MPa |
Ένα μηχάνημα 55 τόνων με αποτύπωμα μήκους σχεδόν δέκα μέτρων δεν είναι μια αγορά που κάνετε τυχαία και η κατανάλωση ισχύος 110–150 kW είναι ένα πραγματικό στοιχείο γραμμής λειτουργίας. Αλλά για όποιον παράγει IBC σε όγκο, αυτό ακριβώς απαιτεί το εξάρτημα. Αν φτιάχνετε επίσης ρεζερβουάρ 2000 λίτρων, τα τρικύλινδρα KGS135A και KGS150A ανεβάζουν τα 1800 kN σύσφιξης για τους ίδιους λόγους, απλώς μεγαλύτερα.
Γιατί HMWHDPE αντί για συνηθισμένο HDPE
Το υλικό είναι τόσο σημαντικό όσο και το μηχάνημα, και από αυτό κατασκευάζονται τα μπουκάλια IBCHMWHDPE— πολυαιθυλένιο υψηλής πυκνότητας υψηλού μοριακού βάρους — όχι το τυπικό HDPE που θα χρησιμοποιούσατε για ένα μπουκάλι απορρυπαντικού. Ο λόγος έγκειται σε μια ιδιότητα: αντοχή σε καταπονήσεις-ρωγμές.
Ένα μπουκάλι IBC χωράει σχεδόν έναν τόνο υγρού, μέρα με τη μέρα, συχνά στοιβαγμένο με μια άλλη πλήρη μονάδα από πάνω. Αυτό είναι σταθερό φορτίο σε σχετικά λεπτούς τοίχους, εδώ και χρόνια. Το συνηθισμένο HDPE κάτω από αυτό το είδος παρατεταμένης πίεσης αναπτύσσει τελικά ρωγμές περιβαλλοντικής πίεσης - μικροσκοπικά κατάγματα που μεγαλώνουν μέχρι να διαρρεύσει το μπουκάλι. Το HMWHDPE, με τις μακρύτερες πολυμερείς αλυσίδες του, αντιστέκεται πολύ καλύτερα στο ράγισμα και διατηρεί την ακαμψία του υπό φορτίο. Είναι πιο δύσκολο να επεξεργαστεί — είναι πιο άκαμπτο στο τήγμα και χρειάζεται περισσότερη πλαστικοποιητική ισχύ, γεγονός που είναι μέρος του γιατί το KGS1000L-IBC τρέχει δύο βίδες — αλλά για ένα δοχείο που πρέπει να επιβιώσει σε αυτόν τον κύκλο λειτουργίας, δεν είναι προαιρετικό.
Το πρόβλημα πάχους τοίχου στα 1000 λίτρα
Εάν υπάρχει κάτι που διαχωρίζει ένα καλό μπουκάλι IBC από ένα απόρριψη, είναι το πάχος του τοιχώματος — συγκεκριμένα, το να το διατηρείτε ομοιόμορφο. Φανταστείτε αυτό το γιγάντιο παρίσο να κρέμεται τη στιγμή πριν κλείσει το καλούπι. Η κορυφή κουβαλά το βάρος ό,τι βρίσκεται κάτω από αυτό, επομένως θέλει να λεπτύνει ψηλά και να μαζέψει χαμηλά. Αν δεν το διαχειριστείτε, θα έχετε ένα μπουκάλι που είναι επικίνδυνα λεπτό στους ώμους και σπάταλα παχύ στη βάση.
Οι λεπτοί ώμοι είναι ακριβώς εκεί που αποτυγχάνει ένα IBC — υπό το φορτίο στοίβαξης ή κατά τη διάρκεια της δοκιμής πίεσης που πρέπει να περάσει. Έτσι, αυτά τα μηχανήματα ακουμπούν δυνατά στον προγραμματιζόμενο έλεγχο πάχους τοίχου, μεταβάλλοντας το διάκενο της μήτρας μέσω της βολής για να τοποθετηθεί περισσότερο υλικό εκεί που το χρειάζεται το μπουκάλι και λιγότερο εκεί που δεν χρειάζεται. Είναι η ίδια μάχη ενάντια στο parison sag που δίνει κάθε μεγάλο κομμάτι, ακριβώς στην πιο απαιτητική κλίμακα στην επιχείρηση. Μαςοδηγός ανοχής χυτευμένου προϊόντος με φύσημαεμβαθύνει στο τι σημαίνει "ζυγός τοίχος" σε πραγματικούς αριθμούς.
Πιστοποίηση ΟΗΕ: τι πρέπει να περάσει ένα IBC χύμα υγρού
Πολλά IBC μεταφέρουν νερό, υγρά τροφίμων ή αβλαβή απορρυπαντικά και δεν χρειάζονται ειδική έγκριση. Αλλά τη στιγμή που ένα IBC μεταφέρει επικίνδυνα εμπορεύματα —διαλύτες, οξέα, εύφλεκτα υγρά— πρέπει να είναι πιστοποιημένο από τον ΟΗΕ και αυτό αλλάζει τη ράβδο που πρέπει να καθαρίσει το μπουκάλι.
Η πιστοποίηση ελέγχει το IBC ως μια ολοκληρωμένη μονάδα - μπουκάλι, κλουβί και παλέτα μαζί - όχι μόνο το μπουκάλι. Ο σχεδιασμός περνάει από δοκιμές στοίβαξης, πτώσης, στεγανότητας και εσωτερικής πίεσης και ένα σχέδιο που περνάει κερδίζει σήμανση UN (θα δείτε κωδικούς όπως 31HA1 σε ένα σύνθετο IBC, που σημαίνει ένα άκαμπτο πλαστικό εσωτερικό με ένα μεταλλικό εξωτερικό). Οι πιστοποιημένες μονάδες χρειάζονται επίσης περιοδικό έλεγχο σε όλη τη διάρκεια ζωής τους. Καμία από αυτές τις δοκιμές δεν είναι άμεση δουλειά του μηχανήματος. Αλλά το αν θα περάσει το μπουκάλι αποφασίζεται στη γραμμή παραγωγής: ομοιόμορφοι τοίχοι, χωρίς λεπτά σημεία, σταθερή κατανομή υλικού. Ένα μπουκάλι που ποικίλλει σε πάχος τοιχώματος αποτυγχάνει στη δοκιμή πίεσης, τελεία. Γι' αυτό, για πιστοποιημένες εργασίες, ο έλεγχος πάχους τοίχου παραπάνω δεν είναι ωραίος — είναι η διαφορά μεταξύ ενός πωλήσιμου προϊόντος και του σκραπ.
Εκεί που καταλήγουν τα τανκς IBC
Τα IBC εμφανίζονται στις περισσότερες βιομηχανίες που εξυπηρετούν τα μηχανήματα της Kingngle. Τα προφανή είναι τα χημικά και τα χύμα υγρά — βιομηχανικά χημικά, συμπυκνώματα καθαρισμού, λιπαντικά. Τα τρόφιμα και τα ποτά τα χρησιμοποιούν για σιρόπια, έλαια, συμπυκνώματα χυμού και άλλα υγρά που μετακινούνται χύμα. Η γεωργία βασίζεται σε αυτά για λιπάσματα και υγρά φυτοπροστασίας. Επεξεργασία νερού, πρόσμικτα κατασκευής και φαρμακευτικά ενδιάμεσα προϊόντα αποστέλλονται επίσης σε IBC.
Ειδικά για τη χημική υπηρεσία, ορισμένες φιάλες IBC συν-εξωθούνται με ένα στρώμα φραγμού για επιπλέον αντίσταση - όπου αυτό συνδέεται μεπολυστρωματική συνεξώθηση. Η αρχή είναι η ίδια με τη δεξαμενή καυσίμου: θάβετε ένα φράγμα στον τοίχο για να εμποδίσετε ένα επιθετικό υγρό να διαπεράσει ή να προσβάλει το πολυαιθυλένιο για μεγάλη διάρκεια αποθήκευσης.
Τι πρέπει να ελέγξετε πριν παραγγείλετε μια γραμμή IBC
Εάν σχεδιάζετε το μέγεθος μιας μηχανής IBC, μερικά πράγματα αξίζει να καταγράψετε πριν υπογράψετε οτιδήποτε:
- Ρεαλιστική απόδοση, όχι ξηρός κύκλος.Το σχήμα του καταλόγου είναι ένα ταβάνι. Ένας τοίχος 1000 λίτρων χρειάζεται πραγματικό χρόνο για να κρυώσει προτού μπορέσει να εκτοξευθεί χωρίς να παραμορφωθεί, επομένως σχεδιάστε τη χωρητικότητα σε εφικτές τιμές.
- Δυνατότητα ελέγχου πάχους τοίχου.Για πιστοποιημένα IBC, αυτό είναι αδιαπραγμάτευτο. Ρωτήστε ακριβώς πόσα σημεία ελέγχου διαχειρίζεται το σύστημα κατά μήκος του parison.
- Χειρισμός HMWHDPE.Επιβεβαιώστε ότι η ρύθμιση πλαστικοποίησης καθορίζεται για υλικό υψηλού μοριακού βάρους, όχι για τυπικό HDPE — δεν επεξεργάζονται το ίδιο.
- Αποτύπωμα και υπηρεσίες.Ένα μηχάνημα δέκα μέτρων 55 τόνων με ισχύ 110–150 kW χρειάζεται χώρο δαπέδου, θεμέλια, ισχύ και νερό ψύξης για να ταιριάζει. Ελέγξτε ότι το φυτό σας μπορεί να το φιλοξενήσει πριν αποσταλεί.
- Είτε χρειάζεστε δυνατότητα φραγμού.Εάν χρησιμοποιείτε επιθετικά χημικά, αποφασίστε εκ των προτέρων εάν χρειάζεστε συνεξώθηση για ένα στρώμα φραγμού — αλλάζει τις προδιαγραφές του μηχανήματος.
Συχνές ερωτήσεις
Τι είναι η δεξαμενή IBC και πώς κατασκευάζεται;
Ένα IBC (ενδιάμεσο δοχείο χύδην) είναι ένα δοχείο περίπου 1000 λίτρων για αποστολή και αποθήκευση υγρών χύδην. Το μέρος που συγκρατεί το υγρό είναι ένα πλαστικό μπουκάλι χτισμένο με ένα μόνο φύσημα. κάθεται μέσα σε ένα συγκολλημένο χαλύβδινο σωληνωτό κλουβί τοποθετημένο σε μια παλέτα. Ο κλωβός και η παλέτα συναρμολογούνται χωριστά — η μηχανή χύτευσης με εμφύσηση φτιάχνει το μπουκάλι, το οποίο είναι το σκληρό μέρος.
Γιατί τα μπουκάλια IBC κατασκευάζονται από HMWHDPE;
Το HDPE υψηλού μοριακού βάρους έχει πολύ καλύτερη περιβαλλοντική αντοχή σε ρωγμές και ακαμψία από το συνηθισμένο HDPE. Ένα μπουκάλι IBC συγκρατεί σχεδόν έναν τόνο υγρού και στοιβάζεται, έτσι τα λεπτά τοιχώματά του πρέπει να αντέχουν στο ράγισμα υπό σταθερό φορτίο για χρόνια. Το τυπικό HDPE δεν θα επιβίωνε τον κύκλο λειτουργίας. Το HMWHDPE κάνει.
Τι μηχανή χρειάζεστε για να φυσήξετε ένα IBC 1000L;
Χρειάζεστε μια μεγάλη μηχανή αποθήκευσης (συσσωρευτής). Ο σχηματισμός ενός παρισόν 1000 λίτρων σημαίνει έναν μεγάλο συσσωρευτή, μια δύναμη σύσφιξης περίπου 1000 kN και αρκετή ικανότητα πλαστικοποίησης για να σπρώξει τόσο γρήγορα το λιώσιμο πριν χαλάσει. Το KGS1000L-IBC της Kinggle παρέχει σύσφιξη 1000 kN, δύο βίδες 100 mm και συσσωρευτή 33 λίτρων σε πλαίσιο 55 τόνων.
Μπορούν τα IBC που έχουν καλουπωθεί με εμφύσηση να μεταφέρουν επικίνδυνες χημικές ουσίες;
Ναι, εάν το σχέδιο είναι πιστοποιημένο από τον ΟΗΕ για επικίνδυνα εμπορεύματα. Η φιάλη, ο κλωβός και η παλέτα ελέγχονται ως μονάδα — δοκιμές στοίβαξης, πτώσης, στεγανότητας και εσωτερικής πίεσης — και τα πιστοποιημένα σχέδια φέρουν σήμανση ΟΗΕ όπως 31HA1 για ένα σύνθετο IBC. Οι πιστοποιημένες μονάδες απαιτούν επίσης περιοδικό επανέλεγχο κατά τη διάρκεια της ζωής τους. Η δουλειά του μηχανήματος είναι να παράγει ένα μπουκάλι με ομοιόμορφα, σταθερά τοιχώματα ώστε να μπορεί να περάσει.
Πόσα μπουκάλια IBC μπορεί να παράγει ένα μηχάνημα ανά ώρα;
Το KGS1000L-IBC της Kinggle βαθμολογείται με περίπου 150 τεμάχια ανά ώρα ως δείκτης ξηρού κύκλου. Η πραγματική απόδοση είναι χαμηλότερη όταν ληφθεί υπόψη η ψύξη και ο χειρισμός ενός τόσο μεγάλου εξαρτήματος, καθώς ένας παχύς τοίχος 1000 λίτρων χρειάζεται χρόνο για να κρυώσει αρκετά ώστε να εκτιναχθεί χωρίς να παραμορφωθεί. Σχεδιάστε τη χωρητικότητα με ρεαλιστικούς ρυθμούς, όχι με το μέγιστο κύκλου ξηρού.
Σχεδιάζετε μια γραμμή παραγωγής IBC;
Πείτε μας την απόδοση-στόχο σας, τα υγρά που θα γεμίσετε και εάν χρειάζεστε πιστοποιημένα από τον ΟΗΕ ή IBC φραγμού και οι μηχανικοί μας θα καθορίσουν το μηχάνημα, τον χειρισμό των υλικών και τη ρύθμιση πάχους τοίχου ώστε να ταιριάζουν. Κατασκευάζουμε μηχανές χύτευσης με εμφύσηση από το 2002, με 15 μηχανικούς στην ομάδα.
Μιλήστε μας για μια μηχανή IBC →Ένα μπουκάλι IBC φαίνεται απλό — τελικά είναι απλώς ένα μεγάλο πλαστικό κουτί. Αλλά το να κρατάς έναν τόνο υγρού σε ένα εξάρτημα που έχει χυτευθεί με φύσημα, χρόνο με το χρόνο, είναι πραγματικά σκληρή μηχανική και απαιτεί τα μεγαλύτερα, πιο ικανά μηχανήματα στον κατάλογο. Προετοιμάστε σωστά το μηχάνημα, το υλικό και τον έλεγχο τοίχου και έχετε ένα κοντέινερ που μεταφέρει τα χύδην υγρά του κόσμου με ασφάλεια. Περιηγηθείτε στο πλήρεςμεγάλη γκάμα συσσωρευτώνγια να δείτε πού ταιριάζει μια γραμμή IBC.
